科博館生命科學廳生老病死展場中一張誤導觀眾的圖！？

 科博館生命科學廳生老病死展場中一張誤導觀眾的圖！？

圖01. 生命科學廳，2006年重新規劃成立的生老病死展場，左邊牆面上展示了第一～第九個月胚胎子宮內攝影的實際照片，然而其中有關第一個月胚(embryo)的照片明顯有誤！展場牆面上展示的圖其實只是21天左右的胚圖，而非如展場牆面上所標示的是第一個月的胚圖。

圖02. 一走進生老病死展場，左邊牆面上展示所謂「第一個月胚」的圖，而事實上應該是「21天左右的胚」圖。21天時的神經管才可能只有中間部份癒合而已，發育到30天時的胚，神經管前方以及後方的神經孔(Neuropores)均已癒合了，如到此時仍未癒合，就可能會形成畸型的胚胎！

    網友或許會覺得Freak是否有點在吹毛求痴！21天和30天只不過差九天而已嘛？何必如此斤斤計較呢？

    實則大不然，因為在很早期時候的胚(Embryo)，胚胎細胞分化增生得非常非常快速，就算只相差1～2天，胚的外觀和內在都已大不相同，更別說相差達九天之多，胚的變化會有多驚人的差異了。

圖03. 於GOOGLE圖片，找到一張與科博館生老病死展示場所用圖片非常相似的圖片，最明顯的差別是─別人標示的時間為21 days而非1個月！

圖片來源：http://farm3.staticflickr.com/2656/5853202905_d30f99225c.jpg

© 2012 Yale School of Medicine

圖04. 一個月(四星期)時胚的外觀應如此張耶魯大學醫學院的圖所示，神經管的前後孔均已關閉，而非像展場的圖，神經管的前後孔仍處於開啟的狀態。

圖片來源：http://www.yalemedicalgroup.org/stw/Page.asp?PageID=STW035185

圖05.  22天的胚，腦已經準備開始在前方的神經摺(neural fold)形成。生老病死展場，一走進展場左邊牆面上所謂第一個月胚的圖(而事實上應該是21天左右的胚圖)，就會類似此圖側面觀的照片。

(embryo 22 days brain forms in neural fold。)

圖片來源：http://www.flickr.com/photos/21117440@N08/2048510524/in/photostream/

以下我找了幾張國外網路上的相關圖，來印證本人觀點之可靠性。同時請老天爺幫幫忙，希望科博館的相關策展人員，能參考更多的資料，看看是否能將圖訂正，不要再誤導觀眾和莘莘學子。

圖06. 第一個月時的胚(First Month Embryo)，心臟已開始跳動；手芽(arm bud)、腳芽(leg bud)也已形成；同時體節(somites)清晰可見。



圖07～圖08呈現的「一個月的胚」，跟科博館生命科學廳生老病死展場展示的「一個月的胚」有很明顯的差異！有興趣的網友應可上網找到更多的圖，來印證展場的不正確。



圖07. First month of pregnancy.

圖片來源：http://popoq.com/month-of-pregnancy/

圖08. 第一個月的胚(embryo)。

圖片來源：http://www.campaignlifecoalition.com/index.php?p=Prenatal_Development

神經管的形成：

寫此段的目的，是想從胚胎學的角度進一步說明21天時胚的側面觀，為何會是如此？

n  在脊索形成末期，在脊索(notochord)的誘導下，覆蓋在脊索上方的外胚層細胞密集加厚，形成神經板(neural plate)；

n  神經板中央逐漸下凹變成神經溝(neural groove)，神經溝的兩側隆起稱為神經褶(neural fold) ；

n  隨著神經溝的加深，兩側神經褶逐漸靠攏，最終癒合，並與外胚層分離成為神經管(neural tube) 。

n  神經管的前端將發育成腦，後端將發育成脊髓。

文字來源：http://202.116.160.98:8000/course/zhuzhix/15.files/frame.htm#slide0013.htm

圖09.神經管的發育過程。

神經板(Neural plate)→神經溝(Neural groove)→神經摺(Neural folds)→神經管(Neural tube)。

圖片來源：http://classes.midlandstech.edu/carterp/Courses/bio210/Chap12/lecture1.htm

圖10.神經管的發育。

圖片來源：http://classes.midlandstech.edu/carterp/Courses/bio211/chap28/chap28.htm

神經管的發育時間─神經板發育第18天，神經管的頭部開口關閉第24天，神經管的尾部開口關閉第26天。

 神經管發育的缺陷：

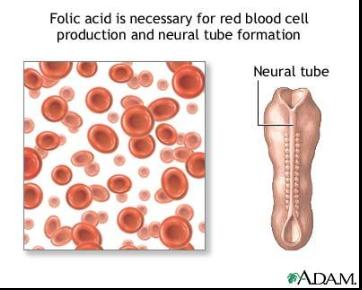

圖11. 葉酸缺乏的相關疾病。

神經管缺陷(neural tube defects,NTDs) ，是一種嚴重的畸形疾病，神經管就是胎兒的中樞神經系統。在胚的第15～17日開始，神經系統開始發育，至胚22日左右，神經褶的兩側開始互相靠攏，形成1個管道，稱為神經管，它的前端稱為神經管前孔，尾端稱為神經管後孔，胚在24～25日及26日時，前孔及後孔相繼關閉。胎兒神經管畸形主要表現為無腦兒、腦膨出、腦脊髓膜膨出、隱性脊柱裂、唇裂及齶裂等。

　　中國大陸每年出生的2300萬新生兒中，有近40萬患有各種先天性疾病，其中神經管畸形的發生率為0.2%～0.4%。

    由於人類大腦是在神經管上發育而形成的，如在妊娠3～4周起至4個月，孕婦缺乏葉酸，便可能導致胎兒出現不同程度的神經系統先天性畸形。

　　許多種類基因的表達或突變與神經系統發育、神經管畸形有關，它們是：

　　（1）葉酸代謝相關基因。

　　（2）原癌基因和抑癌基因。

　　（3）生長因數及其受體基因。

　　（4）蛋白激酶C相關基因。

　　（5）發育調節基因及轉錄因數類基因。

　　（6）其他基因：細胞骨架類、細胞連接類基因等。

圖文來源：http://baike.zhenduan.org/index.php?doc-view-146.html

圖12. 神經管的前(頭)及後(尾)部開孔(Cranial & Caudal Neurospore)，此時的胚只有22天～23天。科博館生命科學廳展示的第一個月胚的圖與此圖相同。

圖片來源：http://imueos.wordpress.com/2010/10/05/development-of-nervous-system/

圖13. 神經管的前(頭)及後(尾)部開孔，此時的胚只有22天～23天。科博館生命科學廳展示的所謂第一個月胚的圖與此圖相同。

圖片來源：http://www.imedlib.com/wiki/index.php?doc-view-337

人耳的構造與功能 為科博館07-01-2015開始的《生物律動特展-住在身體裡的音樂家》而寫












人耳的構造與功能        06-18-2015

為科博館07-01-2015開始的《生物律動特展-住在身體裡的音樂家》而寫

圖片來源：http://www.songring.com.tw/ear01.php

圖1. 耳朵的解剖圖。

人耳功能上考量可如圖1般分為兩部份：

1.  外耳與中耳屬於聲音傳導部份

2.  內耳屬於聲音感覺部份

一、外耳的構造及功能：

1.  耳殼→收集聲波。

2.  外聽道→往中耳傳導聲波。

3.  外聽道的皮脂腺分泌油脂濕潤外耳道→油脂與耳毛共同防止異物進入耳內。

4.  外聽道的耳垢腺(=特化的汗腺)分泌黏液吸附異物→形成耳垢。

圖片來源:http://210.60.246.140/bio/new_page_1948.htm

圖2. 外聽道之功能之一─吸附異物，形成耳垢。

二、中耳的構造及功能：

A. 中耳的構造：

1.  鼓膜(Eardrum＝Tympanic membrane) ，聽聽看展品是以喇叭的黑色鼓膜表示。

2.  鎚骨＝Malleus(拉丁文)＝the hammer(英文)，聽聽看展品是以黃色鴨子表示。

3.  砧骨＝Incus(拉丁文)＝the anvil(英文) ，聽聽看展品是以紅色吉他表示。

4.  鐙骨＝Stapes(拉丁文)＝the stirrup(英文) ，聽聽看展品是以紅色茶壺表示。

   (鐙骨為人體內最小的一塊骨頭，大小如一顆米粒般。)

5.  卵圓窗(Oval window) ，聽聽看展品是以綠色振動膜表示。

6.  哺乳類中耳由外往內具有鎚骨→砧骨→鐙骨三塊聽小骨，結構類似槓桿般，司聲波放大作用，人類的三塊聽小骨約可放大聲波23倍。



圖3. 生命科學廳進口的模型─哺乳動物的中耳及內耳(Photo by Michael)。

B. 中耳的功能：

1.  放大聲波。

為何中耳需要放大聲波？ Ans:因為外耳與中耳傳導聲波的介質是空氣，而內耳傳導聲波的介質是液體(=內淋巴液)。如果聲波由空氣傳到液體時，聲波經過不同的介質而如果沒被放大的話，其實我們是很難聽到聲音的。 臨床上所謂的傳導性耳聾，其中有一類，就是由於三塊聽小骨鈣化，無法再司聲波放大作用而導致。

2.  耳咽管─平衡中耳以及外耳的壓力。

圖片來源:http://210.60.246.140/bio/new_page_1948.htm

圖4. 耳咽管(=歐氏管)之功能─平衡鼓膜內外氣壓。

3.  減音反射(Attenuation reflex)=鐙骨肌反射(Stapedius reflex)

太大的聲音時，經由中耳內鼓膜張肌以及鐙骨肌的適當收縮，減低中耳三塊聽小骨放大聲波的程度，以保護內耳耳蝸中之聽毛細胞免於受到傷害的反射。

三、內耳的構造及功能：

    聲波由外聽道傳入中耳，經鼓膜然後鎚、砧、鐙三塊聽小骨放大聲波後，再傳達內耳，內耳之內淋巴液產生振動，振動波導致內耳的聽覺纖毛細胞上方的纖毛產生移動(聽聽看展品以金屬刺表示纖毛)，此移動可將聲波強弱(音量)、頻率(音調高低)等訊號轉換成電位，經聽覺傳導路徑傳到大腦分析(主要是由位於大腦的顳葉負責分析)，於是我們就聽到各種聲音。

    位於內耳聽覺纖毛細胞上方的V字型纖毛，請參考圖5。

圖5. 位於內耳耳蝸(cochlea)內的聽覺纖毛細胞上方的纖毛，聽聽看展品以金屬刺表示纖毛，然而實際上纖毛非常非常細小。  此彩色掃描式電子顯微鏡照片的放大倍率為 21,000倍)

圖片來源：http://manuelbiogeo.tumblr.com/post/6452268248



BOX 1延伸閱讀: 這一段文字一則是想和各位夥伴們說，內耳其實是相當複雜的構造！ 另外一個原因是，司平衡覺的前庭、半規管也都是屬於內耳的一部分，所以講到內耳的結構與功能覺得應當提一下。但是此部分顯然和《生物律動特展》無關，所以請甄酌妳(你)們的時間吧。 內耳分耳蝸、前庭兩部份： 1. 耳蝸司聽覺。 2. 前庭司平衡覺 前庭包括：  (1.)橢圓囊及球狀囊司頭部的平衡覺。 a. 橢圓囊偵測頭部的水平移動(例如頭部前傾或後仰時的偵測) b. 球狀囊偵測頭部的垂直移動（例如搭電梯時眼睛閉著，也會知道是往 上往下，就是球狀囊偵測的。）  (2.)半規管：偵測頭部的旋轉加速度的移動。    三個互相垂直的半圓形細管是為半規管，內含內淋巴液、半規管的基部膨    大處稱為壺腹(Cupula)，內有纖毛細胞，當頭部旋轉，內淋巴液就會反方    向流動、觸動纖毛，纖毛細胞活化後，經由第八對腦神經──聽平衡神    經，告訴大腦頭部現在是做往那個方向的旋轉動作。 圖6. 內耳的簡化結構示意圖。



BOX 2：哺乳動物的中耳才分化形成鎚、砧、鐙三塊聽小骨；爬行類動物的中耳只有一塊鐙骨，但是這已指出了爬行動物逐漸推進至哺乳動物特徵的趨勢。 圖7. 哺乳動物的中耳才具有鎚、砧、鐙三塊聽小骨；爬行類動物的中耳只有一塊鐙骨。 異齒龍(Dimetrodon 似哺乳爬行類) 的中耳只有一塊鐙骨(綠色) 摩根錐齒獸(Morganucodon原始哺乳類)的中耳具有三塊聽骨鎚骨(紫色)、砧骨(黃色)、鐙骨(藍色) 圖片來源：科博館 館訊130期 87年9月《哺乳動物的特徵與起源》  圖∕文 張鈞翔 http://web2.nmns.edu.tw/PubLib/NewsLetter/87/130/12.html
